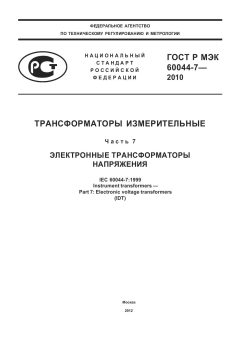

ГОСТ Р МЭК 60044-7-2010 PDF

Полное наименование и описание

ГОСТ Р МЭК 60044-7-2010. Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения. Национальная версия международного стандарта, содержащая требования к электронным трансформаторам напряжения (ЭТН) с аналоговым выходом, предназначенным для измерительных приборов и защитных устройств в сетях промышленной частоты.

Аннотация

Стандарт устанавливает термины, номинальные величины, требования к точности, изоляции, электромагнитной совместимости, условиям эксплуатации и программу испытаний для электронных трансформаторов напряжения (ЭТН) с аналоговым выходом для частот от 15 до 100 Гц. Предусматривает требования как для измерительных, так и для защитных применений, а также сведения, обязательные при техническом задании и приёмке.

Общая информация

• Статус: Действует (национальный стандарт РФ, введён впервые).
• Дата публикации: Утверждён приказом Федерального агентства по техническому регулированию и метрологии 23 декабря 2010 г.; введён в действие 1 июля 2012 г.
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (Росстандарт); подготовлен ФГУП "ВНИИМС"; издание — Стандартинформ (национальное издание).
• ICS / категории: 17.220.20 — Измерения электрических и магнитных величин (измерительные трансформаторы).
• Редакция / версия: ГОСТ Р МЭК 60044-7-2010 (соответствует международному МЭК 60044-7:1999).
• Количество страниц: 53 страницы в печатном выпуске Стандартинформ (электронные каталоги иногда указывают 58 стр.).

Область применения

Стандарт распространяется на новые электронные трансформаторы напряжения с аналоговым выходом, предназначенные для измерений и защиты в электрических системах с номинальными частотами от 15 до 100 Гц и стандартными номинальными напряжениями (включая значения, указанные в МЭК 60038) — предназначение: передача измерительной информации приборам измерения, реле защиты, автоматике и системам сигнализации/управления.

Ключевые темы и требования

• Определения и терминология для электронных измерительных трансформаторов и ЭТН; разграничение применения для измерения и защиты.
• Номинальные значения и коэффициенты трансформации, классы точности и допустимые погрешности (включая требования к гармоникам и полосе пропускания).
• Требования по изоляции, климатические и механические условия эксплуатации, испытания на прочность, виброустойчивость и герметичность.
• Испытания на электромагнитную совместимость (ЭМС) и требования к сопротивлению помехам; рекомендации по конструкции вторичных цепей и требованиям к кабелям.
• Информация, обязательная при поставке/тендере: технические характеристики, класс применения (измерение/защита), тип выхода, номинальные значения, требования к среде и испытаниям.

Применение и пользователи

Основные пользователи — производители и поставщики электронных трансформаторов напряжения, проектные организации, энергетические компании и операторы сетей, лаборатории испытаний, метрологические службы и разработчики систем релейной защиты и учёта электроэнергии. Стандарт используется при разработке технических заданий, сертификации и приёмке изделий.

Связанные стандарты

Стандарт связан с другими частями серии по трансформаторам измерительным (МЭК/ГОСТ Р МЭК 60044), а также с более новой серией IEC 61869 (замена/пересмотр требований для низкоэнергетических трансформаторов напряжения — IEC 61869-11). Для испытаний и ЭМС используются ссылки на соответствующие стандарты МЭК по ЭМС и климатическим/механическим испытаниям (например, IEC 61000‑4‑x, IEC 60068).

Ключевые слова

электронный трансформатор напряжения, ЭТН, измерительные трансформаторы, LPVT, точность, ЭМС, испытания, номинальное напряжение, ГОСТ Р МЭК 60044-7-2010, IEC 60044-7.

FAQ

В: Что это за стандарт?

О: Национальный стандарт РФ, представляющий русский текст международного МЭК 60044‑7:1999, устанавливающий требования к электронным трансформаторам напряжения с аналоговым выходом.

В: Что он регулирует?

О: Технические требования к конструкции, номинальным величинам, точности, изоляции, условиям эксплуатации и программам испытаний электронных трансформаторов напряжения для применений в измерениях и защите при частотах 15–100 Гц.

В: Кто обычно использует?

О: Производители трансформаторов и измерительных преобразователей, проектные организации, энергокомпании, лаборатории по приёмочным и метрологическим испытаниям, интеграторы систем защиты и учёта.

В: Он актуален или заменён?

О: Международный исходный стандарт IEC 60044‑7:1999 был частично заменён в рамках пересмотра серии стандартов инструментальных трансформаторов серией IEC 61869 (в частности IEC 61869‑11:2017 содержит пересмотр/замены соответствующих положений). В России же ГОСТ Р МЭК 60044‑7‑2010 остаётся действующим национальным стандартом до официального издания национальной редакции серии IEC 61869 или иного приказа об отзыве/замене.

В: Это часть серии?

О: Да — часть серии стандартов для измерительных трансформаторов (МЭК/ГОСТ Р МЭК 60044, части 1–8 и т.п.), которые в последние годы были пересмотрены и интегрированы в серию IEC 61869 (общее требование и дополнительные части).

В: Какие ключевые слова?

О: электронный трансформатор напряжения, ЭТН, измерительные трансформаторы, точность, номинальное напряжение, ЭМС, испытания, IEC 60044‑7, ГОСТ Р.
