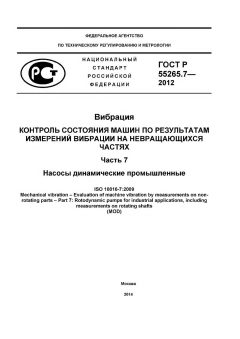

ГОСТ Р 55265.7-2012 PDF

Полное наименование и описание

ГОСТ Р 55265.7-2012 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 7. Насосы динамические промышленные». Стандарт представляет собой национальную адаптацию международного стандарта ISO 10816-7:2009, содержащую руководство по оценке вибрационного состояния ротодинамических (центробежных и осевых) промышленных насосов мощностью свыше 1 кВт при измерениях на невращающихся частях (корпусах подшипников) в эксплуатационных и приёмочных условиях.

Аннотация

Стандарт задаёт методику отбора точек и направлений измерений, критерии оценки вибрационного состояния (зоны A–D), пороговые уровни «предупреждение» и «останов», требования к режиму работы при измерениях и рекомендации по учёту жёсткости опор и ориентации насоса. Приложения включают обязательные и рекомендательные таблицы границ зон состояния и примеры задания уровней предупреждения и останова.

Общая информация

• Статус: Действующий национальный стандарт (введён впервые и действует в РФ).
• Дата публикации: утверждён Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г., введён в действие 1 декабря 2013 г.
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (утверждение стандартов — Росстандарт); коммерческие издания доступны от специализированных издателей.
• ICS / категории: 17.160 — Вибрации, измерения удара и вибрации (серия ISO 10816).
• Редакция / версия: ГОСТ Р 55265.7-2012 (соответствует ISO 10816-7:2009).
• Количество страниц: в открытых источниках указывается примерно 23–25 страниц (различается по изданиям/форматам).

Область применения

Стандарт применяется для оценки вибрационного состояния промышленных ротодинамических насосов (центробежных и осевых) с рабочим колесом и номинальной мощностью свыше 1 кВт при измерениях на невращающихся частях корпуса подшипников как в полевых (эксплуатационных) условиях, так и на стенде изготовителя при приёмочных испытаниях. Применим для приёмочных испытаний, эксплуатационного контроля и установления порогов обслуживания или остановов.

Ключевые темы и требования

• Точки и направления измерений вибрации на корпусах подшипников (две ортогональные радиальные и при необходимости осевая позиция).
• Определение зон состояния A (предпочтительная), B (допустимая), C (ограниченное применение) и D (риск повреждения) с числовыми границами для скорости и перемещения.
• Методика задания уровней «ПРЕДУПРЕЖДЕНИЕ» и «ОСТАНОВ» (включая рекомендацию повышения на 25% для уровней предупреждения/останов).
• Указания по условиям установки и режиму работы при измерениях (включая прогрев ротора, рабочие режимы, учёт влияния присоединённых трубопроводов и фундамента).
• Различение двух категорий насосов по назначению и важности (категория I — ответственные/опасные применения; категория II — общетехнические).
• Рекомендации по учёту жёсткости опор и ориентации насоса при интерпретации результатов (приложение D).

Применение и пользователи

Стандарт предназначен для инженеров по техническому диагностированию и эксплуатации насосного оборудования, сервисных организаций, изготовителей насосов, специалистов по мониторингу состояния, наладчиков приёмочных испытаний, а также для проектировщиков и техников силовых и технологических установок (энергетика, нефтегаз, химия, водоснабжение и пр.). Он используется при разработке программ мониторинга, приёмочных процедур и регламентов обслуживания.

Связанные стандарты

Стандарт является частью серии ISO/GOST по оценке вибрации (ISO 10816 / ГОСТ ИСО 10816). Родственные документы: ISO 10816-1 (общие положения), другие части серии ISO 10816 и национальные части серии ГОСТ Р 55265 (напр., отдельные части, посвящённые турбинам, генераторам и т.д.). При диагностике часто ссылаются на ГОСТ ИСО 7919 для измерений вибрации валов и на отраслевые нормативы.

Ключевые слова

вибрация; контроль состояния; насос; подшипник; корпус подшипника; измерения на невращающихся частях; зоны состояния; пороговые уровни; ISO 10816-7.

FAQ

В: Что это за стандарт?

О: Национальный российский стандарт, дающий рекомендации по оценке вибрационного состояния ротодинамических промышленных насосов на основании измерений на невращающихся частях (корпусах подшипников). Соответствует международному ISO 10816-7:2009.

В: Что он регулирует?

О: Определяет методы измерения (точки и направления), критерии оценки состояния (зоны A–D), пороговые уровни «предупреждение» и «останов», а также требования к режиму и условиям проведения измерений и рекомендации по учёту конструктивных особенностей установки.

В: Кто обычно использует?

О: Службы эксплуатации и ремонта, специалисты по диагностике и мониторингу вибраций, производители насосного оборудования, приёмочные комиссии, проектные организации и сервисные подрядчики в энергетике, нефтегазовой и химической отраслях, водоснабжении и других промышленных секторах.

В: Он актуален или заменён?

О: По информации доступных источников ГОСТ Р 55265.7-2012 считается действующим (введён в действие 01.12.2013). Международный оригинал ISO 10816-7:2009 также опубликован и на момент проверки находился в стадии публикации (подлежит периодическому пересмотру). При необходимости для ответственных применений рекомендуется проверять актуальность в официальных реестрах и у издателей стандартов.

В: Это часть серии?

О: Да — это одна из частей серии стандартов ISO 10816 / ГОСТ ИСО 10816, посвящённых оценке вибрации машин по измерениям на невращающихся частях; другие части серии охватывают различные типы машин (турбины, генераторы и др.).

В: Какие ключевые слова?

О: вибрация, контроль состояния, насосы, подшипники, корпус подшипника, измерения, ISO 10816-7, зоны вибрационного состояния.
