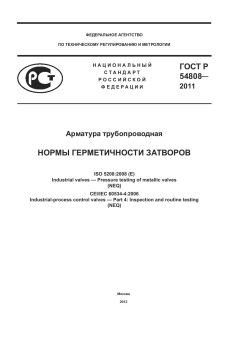

ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов — национальный стандарт Российской Федерации, устанавливающий нормы и классы герметичности затворов трубопроводной арматуры (номинальные диаметры DN 3–DN 2000, номинальные давления PN 1–PN 420) для всех видов и типов затворов и комбинированной арматуры.

Аннотация

Стандарт определяет классы герметичности и методы испытаний на герметичность затвора (включая испытания по воде и по воздуху), требования к документированию результатов испытаний и рекомендации по назначению классов герметичности для различных типов арматуры. Применим при приемочных, типовых и эксплуатационных проверках герметичности.

Общая информация

• Статус: Отменён / заменён; с 2015–2016 годов на смену введён межгосударственный стандарт ГОСТ 9544-2015, в результате ГОСТ Р 54808-2011 утратил действие.
• Дата публикации: Утверждён Приказом Росстандарта 13 декабря 2011 г.; дата введения — 1 июля 2012 г. (введён впервые).
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (Росстандарт). Разработчик — ЗАО НПФ «ЦКБА» (Центральное конструкторское бюро арматуростроения).
• ICS / категории: ОКС (ICS) 23.060 — гидравлические и пневматические системы и компоненты общего назначения; применимо в классификации «арматура трубопроводная».
• Редакция / версия: Выпуск 2011 (обозначение ГОСТ Р 54808-2011). В отдельных публикациях упоминаются последующие поправки/исправления; в отраслевых справочниках может быть указана корректировка 2013 г. (см. коммерческие карточки стандарта).
• Количество страниц: Около 46 страниц (в зависимости от издателя и оформления — 46–47 стр.).

Область применения

Стандарт применялся для установки норм герметичности затворов в трубопроводной арматуре всех видов (запорная, обратная, предохранительная, регулирующая, распределительно‑смесительная, фазоразделительная) и типов (задвижки, клапаны, краны, дисковые затворы) при испытаниях и проверках в процессе эксплуатации. Нормы использовались при приемочных, типовых и периодических испытаниях.

Ключевые темы и требования

• Определение классов герметичности затвора и критериев их соответствия (несколько классов по уровню допустимой утечки).
• Методы измерения утечек при испытаниях по воде и по воздуху, включая расчётные и эмпирические соотношения.
• Требования к процедурам испытаний (давления испытаний, режимы, подготовка изделия к испытаниям).
• Оформление результатов испытаний и требования к записи параметров и допусков в конструкторской и нормативной документации.
• Рекомендации по назначению классов герметичности в зависимости от типа арматуры и рабочей среды.

Применение и пользователи

Пользователями стандарта были проектные организации, производители арматуры, лаборатории испытаний, службы технического контроля и эксплуатации трубопроводных систем в нефтегазовой, энергетической, химической и коммунальной отраслях. После введения ГОСТ 9544-2015 организациям рекомендуется опираться на актуальную редакцию межгосударственного стандарта, однако для целей выполнения требований некоторых технических регламентов и контрактной документации содержание ГОСТ Р 54808-2011 может сохранять практическое значение.

Связанные стандарты

ГОСТ Р 54808-2011 опирался на и соотносился с международными стандартами (например, ISO 5208:2008 и IEC/ISO требованиями к испытаниям арматуры) и с отраслевыми нормативами. Прямой преемник/замена — ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов», который ввёл обновлённую структуру и уточнённые нормы герметичности. Также стандарт применяется в системе нормативов, связанных с техническими регламентами и спецификациями на арматуру.

Ключевые слова

арматура трубопроводная; затвор; герметичность затвора; класс герметичности; утечка; испытание на герметичность; нормы герметичности.
