ГОСТ 30242-97 PDF

Полное наименование и описание

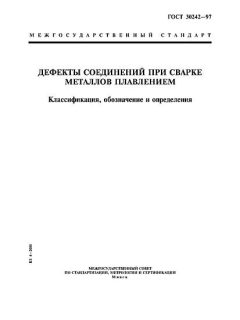

ГОСТ 30242-97. Межгосударственный стандарт "Дефекты соединений при сварке металлов плавлением. Классификация, обозначение и определения". Устанавливает систему классификации, условные цифровые и буквенные обозначения, определения и пояснения для дефектов сварных соединений (включая металл шва, зону термического влияния и основной металл). Документ содержит таблицы с цифровыми и буквенными кодами, поясняющие рисунки и описания разновидностей дефектов.

Аннотация

Стандарт описывает классификацию дефектов сварки плавлением по шести основным группам (трещины; полости, поры; твердые включения; несплавления и непровары; нарушение формы шва; прочие дефекты), вводит трех- и четырехзначную цифровую номенклатуру и буквенные обозначения, даёт определения и иллюстрации. Предназначен для использования при инспекциях, документировании дефектов, неразрушающем контроле и технической документации.

Общая информация

• Статус: Межгосударственный стандарт (введён впервые); на территории Российской Федерации утратил силу с 1 января 2014 года — введён в действие взамен национальный стандарт ГОСТ Р ИСО 6520-1-2012.
• Дата публикации: Принят Межгосударственным Советом по стандартизации 23 апреля 1997 г.; введён в действие в качестве государственного стандарта Российской Федерации с 1 января 2003 г.; издавался в печатной форме (ИПК "Издательство стандартов", Москва, 2001).
• Организация-издатель: Межгосударственный совет по стандартизации, метрологии и сертификации (МГС) / ИПК "Издательство стандартов"; разработан Институтом электросварки им. Е. О. Патона.
• ICS / категории: МКС (ICS) 25.160.40; ОКСТУ 0072.
• Редакция / версия: Оригинальная редакция 1997 г. (межгосударственная); введён в РФ в редакции 2001/2003; на территории РФ заменён национальной версией ГОСТ Р ИСО 6520-1-2012.
• Количество страниц: 11 страниц (электронная копия в открытых источниках — PDF).

Область применения

Стандарт предназначен для установления единой классификации, наименований, определений и условных обозначений дефектов швов при сварке плавлением. Применяется при проведении визуального и инструментального контроля, при оформлении отчётов о дефектах, в справочных изданиях, руководствах по качеству сварочных работ, а также при согласовании требований между поставщиками и заказчиками технологических процессов и технической документации.

Ключевые темы и требования

• Классификация дефектов на шесть групп: трещины; полости/поры; твёрдые включения; несплавления/непровары; нарушение формы шва; прочие дефекты.
• Цифровая и буквенная система обозначений — трёх- и четырёхзначные коды для дефектов и их разновидностей, сопоставимые с международной практикой (буквенные обозначения, используемые МИС и др.).
• Однозначные определения для каждого типа дефекта с примерами и рисунками для упрощения идентификации при контроле.
• Охват объектов: дефекты могут относиться к металлу шва, зоне термического влияния и основному металлу; стандарт описывает локализацию и разновидности дефектов.
• Соответствие международным стандартам: документ полностью соответствует ранним редакциям ISO 6520 и далее прослеживается связь с последующей национальной адаптацией ГОСТ Р ИСО 6520-1-2012.

Применение и пользователи

Стандарт используется инженерами-сварщиками, технологами, инспекторами по контролю качества и неразрушающему контролю (NDT), проектными организациями, лабораториями испытаний и органами сертификации. Полезен для подготовки технической документации, протоколов осмотра, обучения специалистов и унификации терминологии при межфирменном и международном обмене данными о дефектах сварных соединений.

Связанные стандарты

Среди близких и последующих документов: ISO 6520-1 (и его последующие редакции) / ГОСТ Р ИСО 6520-1-2012 (национальная версия); ISO/TS 17845 (система обозначения дефектов); ряд национальных ГОСТов по сварке и допускам (например, ГОСТ 5264-80 и другие стандарты по сварочным процессам и геометрии швов). Рекомендуется сверять применяемую редакцию стандарта в зависимости от страны и даты введения в действие.

Ключевые слова

дефекты сварки; трещины; пористость; включения; несплавление; непровар; классификация дефектов; обозначения дефектов; сварка плавлением; ГОСТ; ISO 6520.

FAQ

В: Что это за стандарт?

О: Межгосударственный стандарт, регламентирующий классификацию, наименования и условные обозначения дефектов при сварке металлов плавлением; содержит определения, цифровые и буквенные коды и иллюстрации.

В: Что он регулирует?

О: Упорядочивает терминологию и систему обозначений дефектов сварных соединений (локализация дефектов, разновидности, описания), облегчая единообразную идентификацию и документирование дефектов в контроле качества сварки.

В: Кто обычно использует?

О: Сварочные цеха и производственные подразделения, инженеры по сварке, инспекторы NDT, лаборатории контроля качества, проектные организации и органы сертификации — везде, где требуется формализованное описание и учёт дефектов швов.

В: Он актуален или заменён?

О: На момент официальных реестров: на территории Российской Федерации ГОСТ 30242-97 утратил силу с 1 января 2014 года и был заменён национальным стандартом ГОСТ Р ИСО 6520-1-2012 (введение этой национальной версии утверждено приказом Росстандарта от 22.11.2012). При этом значение классификации дефектов остаётся базовым для практики; при применении в текущих проектах следует ориентироваться на действующие редакции/национальные версии.

В: Это часть серии?

О: Да. Стандарт соотносится с серией документов по классификации дефектов в сварке и родственных процессах (ISO 6520 и её частями), а также с другими национальными и межгосударственными стандартами по сварке, геометрии и контролю швов.

В: Какие ключевые слова?

О: трещины, пористость, включения, несплавление, непровар, обозначения дефектов, классификация дефектов сварки, сварка плавлением, ISO 6520.
