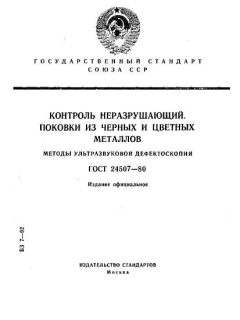

ГОСТ 24507-80 PDF

Полное наименование и описание

ГОСТ 24507-80 — «Контроль неразрушающий. Поковки из чёрных и цветных металлов. Методы ультразвуковой дефектоскопии». Стандарт устанавливает методы ультразвукового контроля сплошности поковок для выявления внутренних дефектов (раковины, закаты, трещины, расслоения, неметаллические включения и др.) без задачи определения их точной природы и размеров.

Аннотация

Стандарт распространяется на поковки толщиной 10 мм и более и описывает требования к способам контроля (прямые и косые преобразователи, схемы просвечивания, параметры частоты и режима сканирования, критерии фиксирования и предельные уровни принятия/браковки). В документе даны рекомендации по подбору частот (для крупнозернистых и мелкозернистых материалов), по значениям уровней сигналов и чувствительности при ручном и автоматическом контроле. В тексте также указаны ссылки на общие требования к ультразвуковым методам (например, ГОСТ 20415-82).

Общая информация

• Статус: Действующий (в ряде баз данных и реестров документ отмечен как действующий / применяемый).
• Дата публикации: утверждён решением Госстандарта СССР 30 декабря 1980 г.; введён в действие 01 января 1982 г.
• Организация-издатель: Государственный комитет стандартов СССР (Госстандарт); издания выпускаются типографией стандартов (Москва).
• ICS / категории: 19.100 — Non-destructive testing (контроль неразрушающий).
• Редакция / версия: первоначальная редакция (обозначение -80, введён в 1982 г.), имеется Изменение N 1, утверждённое в 1986 г. (реиздание/перепечатка упоминается в 1993 г.).
• Количество страниц: в источниках указывается 12–14 страниц (в разных изданиях/перепечатках возможно небольшое различие).

Область применения

Стандарт применяется при приёмочном и периодическом контроле поковок из чёрных и цветных металлов толщиной 10 мм и более на стадиях изготовления и контроля качества. Требования ГОСТ 24507-80 используются изготовителями поковок, службой технического контроля, лабораториями неразрушающего контроля и технической документацией на изделия; объём и критерии контроля (нормы допустимых дефектов) определяются в технической документации на конкретные поковки.

Ключевые темы и требования

• Область применения — поковки толщиной ≥10 мм, определение видов контролируемых дефектов (раковины, закаты, трещины, расслоения, включения).
• Схемы и направления прозвучивания для простых геометрических форм (прямые и наклонные преобразователи, просвечивание в нескольких направлениях).
• Рекомендации по частотам ультразвука: 0,5–2,0 МГц для массивных и крупнозернистых поковок; 2,0–5,0 МГц для мелкозернистых материалов.
• Параметры сканирования: скорость перемещения преобразователя, шаг сканирования и требования к надёжному обнаружению дефектов; требования к уровням фиксирования и приёмки (погрешности ±2 дБ и т. п.).
• Критерии чувствительности поиска: для ручного контроля — фиксация на уровне +6 dB; для автоматического — вероятность обнаружения не менее 9 из 10.
• Связь с общими требованиями к методам ультразвукового контроля (перенаправление на ГОСТ 20415-82 и др.).

Применение и пользователи

Основные пользователи: производители поковок, металлургические и ковочные предприятия, лаборатории и службы ОТК, специалисты по неразрушающему контролю, проектно-конструкторские подразделения и поставщики контрольно-измерительного оборудования. Стандарт служит руководством при разработке технологической и приёмочной документации для поковок.

Связанные стандарты

В тексте стандарта и в практическом применении часто упоминаются и используются связанные нормативы и ГОСТы, в частности: ГОСТ 20415-82 (общие требования к ультразвуковым методам), ГОСТ 21120-75 (методы УЗ-контроля прутков и заготовок), ГОСТ 25054-81 (правила приёмки поковок) и другие национальные и межгосударственные документы по неразрушающему контролю и контролю качества металлов.

Ключевые слова

ультразвуковая дефектоскопия, поковки, неразрушающий контроль, преобразователь, просвечивание, чувствительность поиска, критерии приёмки, раковины, трещины, неметаллические включения.
