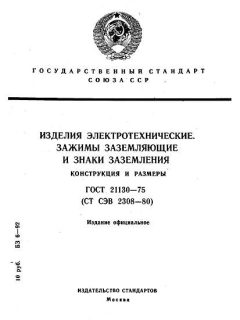

ГОСТ 21130-75 PDF

Полное наименование и описание

Межгосударственный (ГОСТ) 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры — стандарт, устанавливающий конструктивные исполнение, типоразмеры и размеры зажимов заземляющих и условные размеры (формы) знаков заземления, применяемых в электрооборудовании общего назначения, взрывозащищённом и рудничном оборудовании.

Аннотация

Стандарт регламентирует конструктивные типы зажимов для присоединения проводников заземления, их размеры, материалы в отдельных исполнениях, а также размеры и требования к знакам заземления (в том числе варианты рельефного исполнения и типоразмеры). Документ содержит таблицы подбора зажимов по назначению, рекомендации по применению в разных типах электрооборудования и примечания по монтажу и материалам.

Общая информация

• Статус: в разных источниках фиксируется по-разному: в ряде каталогов стандарт указан как действующий / с снятием ограничения срока действия, в коммерческих и национальных карточках — как отменённый (применение и правовой статус зависит от юрисдикции и локальных решений по введению/отмене).
• Дата публикации: утверждён в 1975 г.; официальная публикация/введение в действие в базе — 1 июля 1976 г. (выпуск и последующие поправки датированы 1977–1990 гг.).
• Организация-издатель: Постановление Государственного комитета стандартов (Госстандарт СССР) — межгосударственный стандарт СССР/СНГ.
• ICS / категории: E78 (Арматура различного назначения); рубрика по электрической арматуре (примерно 29.120.99 / прочая электрическая арматура).
• Редакция / версия: оригинал ГОСТ 21130-75 с изменениями N 1, 2, 3, 4, 5 (последние поправки оформлены в период 1977–1990 гг.).
• Количество страниц: в коммерческих изданиях указывается 27–35 страниц в зависимости от оформленной копии (разные публикации/репринты дают разные значения).

Область применения

Стандарт распространяется на зажимы заземляющие и знаки заземления, применяемые в электротехнических изделиях и приборах общего назначения, а также в специфическом оборудовании (взрывозащищённом, рудничном) для заземления корпусов, оболочек и брони кабелей. Не охватывает специальные виды зажимов, требования к которым регламентируются отдельными отраслевыми нормами или стандартами (например, для радиотехники, судостроения и др.).

Ключевые темы и требования

• Типы зажимов: конструкции со шпилькой, с болтом, с винтом и их конструктивные особенности.
• Типоразмеры и обозначения: таблицы размеров для выбора зажима по диаметру резьбы, длине и назначению.
• Материалы и требования к массе/геометрии отдельных типоразмеров.
• Требования к знакам заземления: формы, размеры, рельефное исполнение, рекомендуемые материалы для разных условий применения.
• Правила подбора зажимов для взрывозащищённого и рудничного электрооборудования (отдельные примечания и таблицы).
• Примечания по монтажу: места установки, совместимость с токоведущими элементами и допуски к использованию крепёжных деталей.

Применение и пользователи

Основные пользователи стандарта — конструкторские бюро и отделы стандартизации предприятий электротехнической и машиностроительной отраслей, производители электрощитов, распределительных устройств, приборостроительные и монтажные организации, службы охраны труда и технического контроля. Также документ используется при разработке маркировки и знаков безопасности на оборудовании.

Связанные стандарты

Стандарт соотносится с общими требованиями безопасности для электротехнических изделий (например, ГОСТ/ССБТ в соответствующих редакциях), а также с отраслевыми и международными документами по маркировке и знакам безопасности. В нормативных базах указываются перекрёстные ссылки на ГОСТ 12.2.007.0-75 и на ряд международных/европейских стандартов, упоминаемых в тематических каталогах.

Ключевые слова

зажимы заземляющие; знак заземления; заземление; электротехнические изделия; конструкция и размеры; типоразмеры; маркировка; ГОСТ 21130-75.

FAQ

В: Что это за стандарт?

О: ГОСТ 21130-75 — нормативный документ по конструкции и размерам зажимов заземляющих и знаков заземления для электротехнических изделий, утверждённый в период СССР и применявшийся в межгосударственной практике.

В: Что он регулирует?

О: Регламентирует типовые конструкции зажимов для присоединения проводников заземления, их размерные параметры, обозначения, а также форму и размеры знаков заземления и требования к их исполнению в зависимости от области применения.

В: Кто обычно использует?

О: Производители электрооборудования, проектные организации, монтажные и сервисные компании, службы технического контроля и охраны труда при маркировке и прокладке заземляющих устройств.

В: Он актуален или заменён?

О: Вопрос статуса требует проверки по локальной нормативной базе. В справочных каталогах и в ряде баз стандарт указан как действующий (снятие ограничения срока действия было зафиксировано в ряде публикаций), однако в отдельных национальных карточках (например, у некоторых поставщиков документов в других юрисдикциях) стандарт помечен как отменённый или выведенный из действия. Рекомендуется сверить актуальность для конкретной страны/проекта в официальном реестре национального органа по стандартизации.

В: Это часть серии?

О: Стандарт относится к группе стандартов для электротехнических изделий и арматуры; в тексте и карточках встречаются ссылки на сопутствующие межгосударственные и отраслевые документы и на изменения N1–N5, которые формируют редакции стандарта.

В: Какие ключевые слова?

О: зажимы, заземление, знак заземления, электротехнические изделия, конструкция, размеры, ГОСТ.
